この 有効ビット数（ENOB）計算機 アナログ-デジタルコンバータ（ADC）の実際の性能を決定するのに役立ちます。コンバータは特定のビット数を持つ場合がありますが、ノイズや歪みなどの現実世界の不完全性により、その実効性能は低下します。 分解能この計算機は、 実際のビットレベルの解像度 ADCの 信号対雑音歪み比（SINAD）.
このツールは 電子計算機 カテゴリー。エンジニア、回路設計者、電子工学を学ぶ学生は、ENOB を使用して ADC を比較し、信号品質を評価し、高精度測定システムを設計します。
ENOBを計算することで、ユーザーは true データ品質 これは、デジタル オシロスコープ、計測機器、オーディオ処理システムなど、高精度を必要とするアプリケーションに不可欠です。

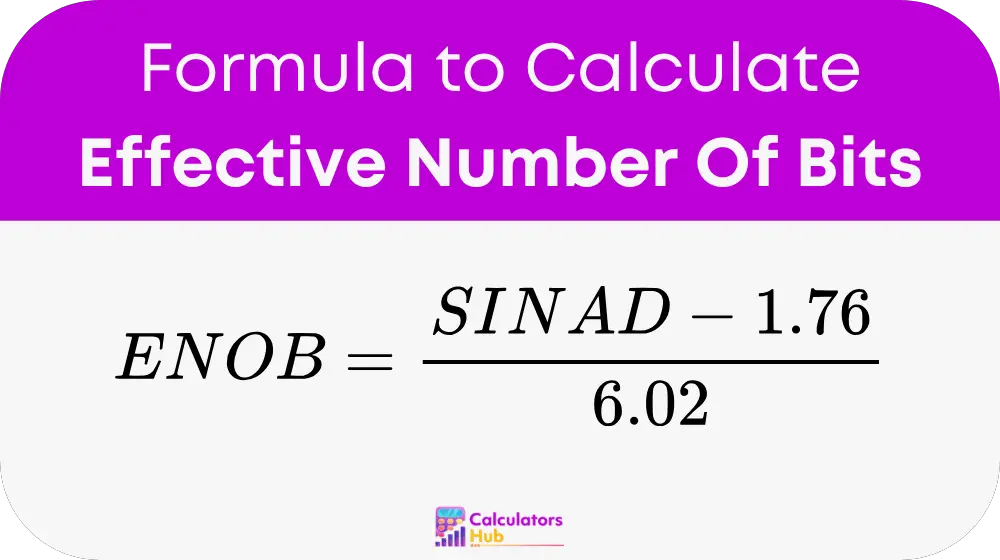

有効ビット数計算機の計算式
変数：
- ENOB:
有効ビット数 — 理想的でない条件を考慮した、ビット単位で表された ADC の実際の解像度。 - SINAD：
信号対雑音歪み比 — 信号の強度とノイズおよび高調波歪みの合計の比率。 デシベル（dB）.
注意：
- ENOB が高いほど解像度が高くなり、システム ノイズが低くなります。
- SINAD は ADC データシートから取得するか、信号テスト中に専用の機器を使用して測定できます。
参照表: SINADからENOBへの変換値
典型的なSINADの推定ENOB値を示すクイックリファレンス表を以下に示します。 測定結果これにより、エンジニアや学生は手動で計算することなく、ADC のパフォーマンスを迅速に解釈できるようになります。
| シナッド（dB） | ENOB（ビット） |
|---|---|
| 36 dB | 5.7ビット |
| 48 dB | 7.7ビット |
| 60 dB | 9.6ビット |
| 72 dB | 11.7ビット |
| 84 dB | 13.7ビット |
| 96 dB | 15.7ビット |
ヒント： ほとんどの 16 ビット ADC の ENOB は、実際の状況では約 14 ～ 15 ビットです。
有効ビット数計算機の例
シナリオ：
ADCを評価していて、メーカーがSINADを報告している。 68 dB。あなたが知りたいのは 有効ビット数 信号変換の真の解像度を理解するためです。
ステップ1: 式を使用する
ENOB = (SINAD - 1.76) / 6.02
ENOB = (68 - 1.76) / 6.02 = 66.24 / 6.02 ≈ 11.0ビット
結果：
これは12ビットADCですが、実質的に約 11ビット ノイズや歪みを考慮した解像度。
最も一般的な FAQ
A: 記載されているビット解像度は理想的ですが、実際にはノイズや歪みによって信号品質が低下します。ENOBは、その解像度のうち実際に有効なビット数を示します。
A: 実験室環境でスペクトル アナライザーや信号アナライザーなどの特殊なテスト機器を使用して SINAD を測定できます。
A: はい。ENOBが高いほどパフォーマンスは向上します。ただし、必要なENOBはアプリケーションによって異なります。オーディオシステムや医療システムでは、基本的な制御システムよりも高いENOBが必要になる場合があります。
